Exercício Resolvido de Dióptrica
publicidade



Na parte superior do teto de um submarino foi colocada uma fonte de luz isotrópica (ou seja, que emite luz igualmente em todas as direções). Quando este submarino está submerso, qual é a fração da luz que emerge da superfície da água do mar, cujo índice de refração é 1,34? Despreze a possibilidade de que parte da luz seja absorvida pela água.


Dados do problema:
  • Índice de refração da água do mar:    nm = 1,34;
  • Índice de refração do ar:    na = 1.
Esquema do problema:

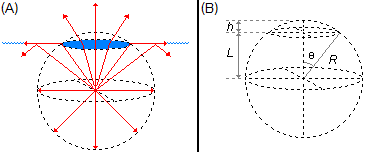

Figura 1

Solução:

A luz emitida pela fonte se espalha igualmente por uma esfera imaginária em torno da fonte (Figura 1-A). Existe um ângulo limite onde o raio de luz sai rasante à superfície do mar, se um raio emitido pela fonte possuir um ângulo menor que este ângulo limite ele sai para o ar, mas se o ângulo for maior que este, o raio emitido será refletido de volta para o mar. Chamaremos de A1 a área da esfera que envolve toda a luz emitida pela fonte, e de A2 a área da calota esférica através da qual a luz sai para o ar.
Sendo R o raio da esfera que envolve a fonte (Figura 1-B), a área da esfera é dada por
\[ \begin{gather} \bbox[#99CCFF,10px] {A_1=4\pi R^2} \end{gather} \]
se h é a altura da calota que fica para fora da água, sua área será
\[ \begin{gather} \bbox[#99CCFF,10px] {A_2=2\pi Rh} \end{gather} \]
θL será o ângulo limite e o raio será igual a
\[ \begin{gather} R=L+h \tag{I} \end{gather} \]
Então, a fração de luz f que emergirá será dada pela área da calota fora da água, A2, dividida pela área total da esfera, A1
\[ \begin{gather} f=\frac{A_2}{A_1}=\frac{\cancel 2\cancel{\pi}\cancel Rh}{\cancelto{2}{4}\cancel{\pi}R^{\cancel 2}}=\frac{h}{2R} \tag{II} \end{gather} \]
Para determinar a fração de luz que emerge, só precisamos obter h. Na Figura 2, é mostrado um raio que sai da fonte luminosa e emerge com um ângulo limite θL. Traçando uma reta vertical, N, no ponto onde o raio emerge, o ângulo θL entre R e L é o mesmo ângulo que temos entre R e N, são ângulos alternos internos.
Aplicando a Lei de Snell-Descartes
\[ \begin{gather} \bbox[#99CCFF,10px] {n_1\operatorname{sen}\theta_1=n_2\operatorname{sen}\theta_2} \end{gather} \]
Figura 2
\[ \begin{gather} n_m\operatorname{sen}\theta_{\small L}=n_{a}\operatorname{sen}90°\\[5pt] \operatorname{sen}\theta_{\small L}=\frac{n_{a}}{n_m}\operatorname{sen}90° \end{gather} \]

Da Trigonometria   \( \operatorname{sen}90°=1 \)

\[ \begin{gather} \operatorname{sen}\theta _L=\frac{n_{a}}{n_m}1\\[5pt] \operatorname{sen}\theta _L=\frac{n_{a}}{n_m}\tag{III} \end{gather} \]

Desta figura também podemos obter o cosseno do ângulo limite
\[ \begin{gather} \cos \theta_{\small L}=\frac{\text{cateto adjacente}}{\text{hipotenusa}}=\frac{L}{R}\\[5pt] R\cos \theta_{\small L}=L \end{gather} \]
da equação (I) temos o valor de L=R−h
\[ \begin{gather} R\cos \theta_{\small L}=R-h\\[5pt] h=R-R\cos\theta_{\small L}\\[5pt] h=R\left(1-\cos\theta_{\small L}\right) \tag{IV} \end{gather} \]

Da Trigonometria
\[ \begin{gather} \cos^2\theta+\operatorname{sen}^2\theta =1\\[5pt] \cos \theta =\sqrt{1-\operatorname{sen}^2\theta \;} \end{gather} \]

substituindo este valor do cosseno na equação (IV)
\[ \begin{gather} h=R\left(1-\sqrt{1-\operatorname{sen}^2\theta _L\;}\right) \end{gather} \]
substituindo a equação (III)
\[ \begin{gather} h=R\left[1-\sqrt{1-\left(\frac{n_{a}}{n_m}\right)^2\;}\right] \tag{V} \end{gather} \]
substituindo a equação (V) na equação (II)
\[ \begin{gather} f=\frac{\cancel R\left[1-\sqrt{1-\left(\dfrac{n_{a}}{n_m}\right)^2\;}\right]}{2\cancel R}\\[5pt] f=\frac{1}{2}\left[1-\sqrt{1-\left(\frac{n_{a}}{n_m}\right)^2\;}\right]\\[5pt] f=\frac{1}{2}\left[1-\sqrt{1-\left(\frac{1}{1,34}\right)^2\;}\right]\\ f=0,167 \end{gather} \]
A fração de luz que emerge do mar será de 16,7%.
